Etkileri döner ultrasonik freze ve Malzeme kaldırma parametrelerinde geleneksel frezeleme

Dönen ultrasonik frezeleme ve geleneksel frezelemenin maddi çıkarma parametreleri üzerindeki etkisini doğrulamak için ikisinin işlenmesini karşılaştırdık. İşleme ekipmanı VCenter-70 CNC İşleme merkezi ve ultrason ekipmanı, 600W'lık bir gücüne sahiptir, bir genlik, 0.12 mm ve aşındırıcı sayıda 500. İşleme malzemesi ölmeli çeliktir ve takım çapı 5 mm'dir.

(1) Mil hızının karşılaştırılması, Şekil 5 ve Şekil 6'da gösterildiği gibi aynıdır. 6. Şekil 5'ten görülebileceği gibi, geleneksel frezeleme işleminin dönme hızının artmasıyla, malzeme çıkarma miktarı düşüş gösterilmektedir. Trend; Rotasyon ultrasonik frezeleme işlemi, malzemenin çıkarılması miktarını arttırırken ne zaman Mil rotasyon hızı artar, ancak değil açıktır. Rotary ultrasonik frezelemenin daha fazla malzeme çıkardığı açıktır Geleneksel Freze. Şek. Şekil 6, konvansiyonel işleme yüzey pürüzlülüğü değeri, mil hızının artmasıyla birlikte azalır, ancak döner ultrasonik frezelemedeki iş mili hızının artmasıyla artar. Süreç. Bu Ayrıca ultrasonik frezeleme işleminde, yüksek hızı gerekmediğini gösteriyor. İkinin pürüzlülüğünün karşılaştırılmasında, döner ultrasonik frezeleme mutlak bir avantaj sağlar.

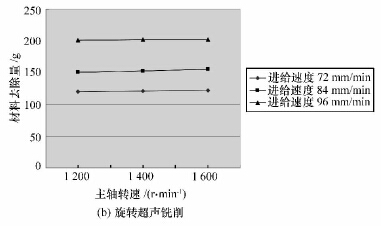

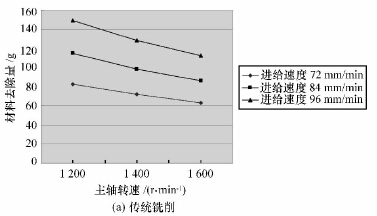

Şek. 5 Malzeme çıkarılmasının karşılaştırılması Ne zaman Mil hızı aynı

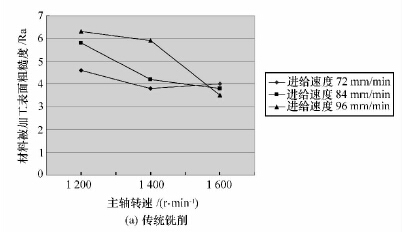

Şek. 6 İşlenmiş yüzey pürüzlülüğünün karşılaştırılması Ne zaman Mil hızı aynı

(2) Aynı yem hızına sahip karşılaştırma Şek. 7 ve 8. Şekil 7'den görülebilir, aynı iş mili hızındaki malzemenin uzaklaştırılmasının besleme hızı ile artar, ancak döner ultrasonik frezelemenin daha fazla bir malzemeden çıkarılması olduğu açıktır. Geleneksel Freze. Şek. Şekil 8, konvansiyonel işlemede, pürüzlülük değeri her zaman sabit mili hızındaki besleme hızının artmasıyla birlikte arttırılır ve belirli bir yüksek milde azalma eğilimindedir; Ancak, döner ultrasonik frezelemede, besleme hızı arttıkça, yüzey pürüzlülüğü artar. Bu Ayrıca, Rotary Ultrasonic Freze'de yüksek hızların gerekli olmadığını da gösterir. Her iki işleme yöntemlerinde, döner ultrasonik frezeleme açıkça daha fazla avantaja sahiptir işleme için geleneksel işleme yöntemleri Yüzey pürüzlülüğü değerler.

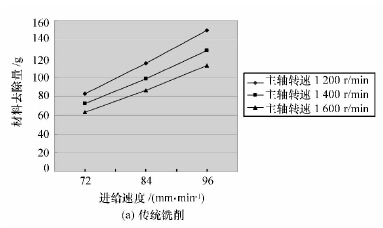

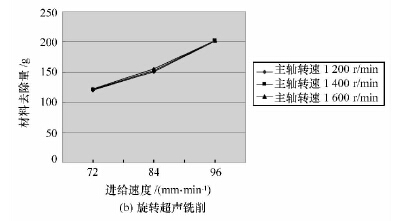

Şekil 7 Aynı yem hızında malzeme çıkarma oranının karşılaştırılması

3. çözüm

Döner ultrasonik ve sayısal kontrol teknolojisinin kombinasyonu yoluyla malzeme işleme mekanizmasının analizi yoluyla, çeşitli işleme parametreleri tanıtıldı ve malzeme çıkarma için materyal çıkarma için bir sayısal kontrol döner frezelemenin matematiksel bir modeli kuruldu; Çeşitli Parametreler. Deneysel karşılaştırma, aynı koşullar altında, döner ultrasonik işleme, kaldırılan malzeme miktarı veya işlenmiş yüzeyin pürüzlülüğü açısından geleneksel işlemeden daha üstün olduğunu göstermektedir, ancak işleme parametresinin spesifik optimizasyonu hala elde edilmesi gerekir. Çok sayıda deneyler.
