Ultrasonik Tel Koşum Kaynak Makinesi Kaynak Hareketi

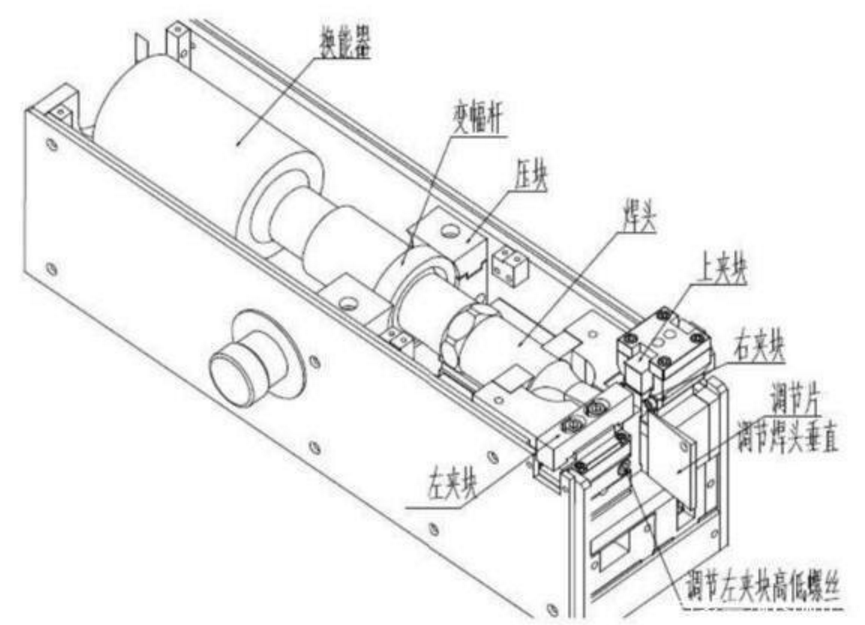

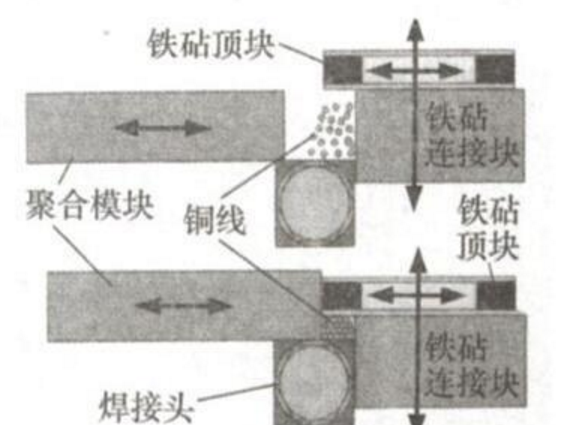

Ultrasonik Tel Demeti Kaynak Makinesi Aracı çoğunlukla dörtten oluşmaktadır. Parçalar: Kaynak Kafası, Örs Bağlantı Bloğu, Örnek Üst Blok ve Polimerizasyon Modül. Ne zaman Kaynak, teller, Örnek bağlantısına dikey ve sıkıca tutturulur. Blok. Ayak anahtarından sonra, polimerizasyon modülü hareket eder Örnek üst blok ve örs bağlantı bloğu aşağı doğru hareket etmek için örs üstü bloğa bağlanır ve hat Sıkıdır. Kaynak bölgesinde basıldığında, kaynak başlığı, enerjiyi bakır teline titrer ve aktarır, böylece tel kablo demetini karşılaştırır.

Ne zaman Kaynak, kaynak kafasının titreşimi hariç, diğer takım kafaları hareketli değil. Kaynak tamamlandıktan sonra, polimerizasyon modülü geri çekilir, örlek üst bloğu geri çekilir ve tervil bağlantı bloğu yükseltilir, böylece tel kablo demeti alınabilir. Satıcı Kaynak kafası titreşimlidir ve diğer takım kafaları, takım kafaları ile kaynak kafası arasındaki kaynağı önlemek için kaynak makinası hasar görür, böylece kaynak kafasının üst yüzeyi ve polimerizasyon modülünün alt yüzeyi ve örs üst bloğunun yan yüzeyi bir boşluktur. 0.025 MM, örs bağlantı bloğunun yanında kalır, böylece kaynak kafası yapılamıyor Diğer araçlarla temas halinde olun Heads.there gerekir Ayrıca - bunlar arasında kırık bakır gibi bir enkaz olmaz Bunlar Boşluklar, aksi halde takım kafasının çalışma yüzeyi aşındırılacak Kaynak ve devre kartı şiddetli durumlarda zarar görebilir.

Satıcı Ultrasonik titreşim kaynak başlığı tarafından üretilir, enerji kaynak kafasından örs top kısmına iletilir. Blok Bu nedenle, enerji kaynak kafasına yaklaştırın, daha fazla enerji yukarıdan aşağıya aktarılır, böylece satır olmalı olun kalın. Tel, lowermost ucuna, kaynak başlığına yakın yerleştirilir ve daha ince teller sırayla dikey olarak yukarı doğru düzenlenir, böylece kalın tel büyük bir enerji elde edebilir ve böylece önlenebilir. Aşırı kaynak veya yetersiz Kaynak. Dikey hizalama, yan lehimlemeyi önler ve lehimlenmeyi sağlar. Kalite.

Tel yerleştirme için ultrasonik kaynak gereksinimleri

Ne zaman Ultrasonik kaynak yapılması, tel kesit alanı, tel hizalaması, basınç, kaynak perdesi, genlik, genişlik, basınç, enerji ve benzeri gibi ilgili parametreleri ayarlamak gerekir. Sırasında Kaynak işlemi, teller olmalıdır Dikey olarak örtüşmek ve büyük kesit hatları gerekir Kaynakları yapmak için aşağıdaki kaynak aleti kafasına yakın yerleştirilmelidir. Yeterince; iletkenler olmalı Örnek yüzeyine yakın yerleştirilmeli ve ardından yeterince güçlü yapmak için bir araya gelin. Kaynak. İletken örtüşme uzunluğu genellikle 13 olarak ayarlanır ~ 15 mm, örtüşme uzunluğu çok kısa, kaynak mukavemetinin garanti altına alınması kolay değildir, örtüşme uzunluğu çok uzundur, kaynak ucunun bir asansör oluşturmak kolaydır ve bir sonraki işlemin çalışması uygunsuzdur. Yalıtım tabakasının oksidasyonu, kırık telleri, kusurları ve eritilmesi, kaynaklı yüzey yüzeyinde izin verilmez. Yüzey.

Ultrasonik Kaynağın Önemli Parametreleri ve Avantajları

1)Genlik, titreşim yönündeki en fazla titreşim yönündeki en fazla mesafedir, Mikronlar'da. Onlar Etkileşim Ne zaman doğrudan kaynak kalitesini doğrudan etkileyen kaynak. Farklı teller farklı ayarları var.

2)Genişlik polimerizasyon modülünün yüzeyi ve örs bağlantı bloğunun karşı yüzeyi, onları aralıklarla aralıklar Sırasında Kaynak, milimetre cinsinden, büyüklüğü kaynağın genişliğini belirler.

3)Basınç, kaynak, kaynak bölgesinin bakır teli üzerindeki örs bloğu tarafından uygulanan basınçtır. Basıncın büyüklüğü, gazla ilgilidir. Basınç. Eylem yönü, pound cinsinden titreşim yönüne diktir kare inç.

4)Kaynak makinesi tarafından salınan toplam enerji Enerji Kaynak Süreci Joules Bu Ne zaman Enerji yayımlandı Kaynak ayarlanan değere ulaşır, kaynak Tamamlandı.

Ultrasonik kaynak, benzersiz avantajlar:

1 Yüksek kaynak mukavemeti, kaynaktan sonra mükemmel elektriksel iletkenlik, son derece düşük veya neredeyse sıfır Dirençlilik;

2 Kaynak malzemesi eritilmeyen, kırılgan olmayan iletken özellikleri;

3 Kısa kaynak süresi, büyük ölçüde geliştirilmiş verimlilik, hızlı, Enerji tasarrufu;

4 Kaynak işlemi kararlıdır, çevrimiçi algılama Kontrol;

5 Gaz, lehim, akı;

6 Kıvılcım, duman, çevre dostu ve güvenli; güvenli;

7 Ürün iletkeninin güvenilirliğini sağlamak için kaynak kalitesini iyileştirin performans.

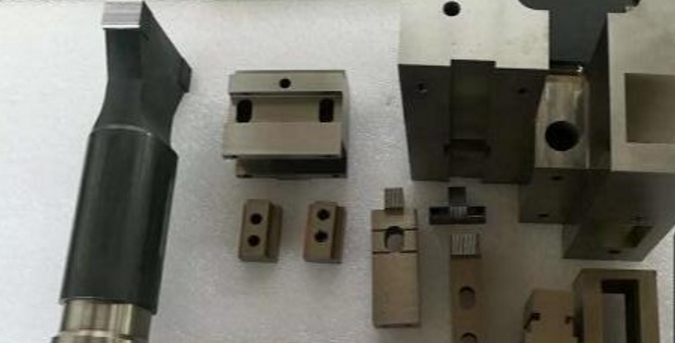

Ultrasonik Tel Koşum Kaynak Makinesi Takım
